拉伸膜缠绕膜增粘母粒

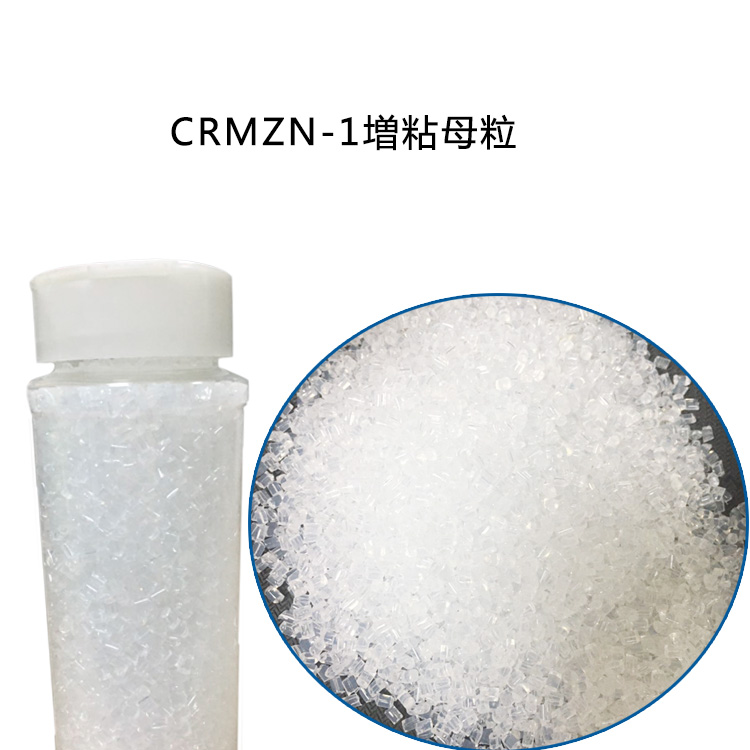

CRMZN-1増粘母粒由深圳和颜悦色增粘母粒公司自主研发生产的增粘母粒助剂,主要用于拉伸膜、缠绕膜，具有良好粘性.包装用缠绕膜必须具备两个最基本的性能，一个是要有良好的机械强度延伸性和回弹性；二是其表面需要具有良好的粘性。聚乙烯可以为缠绕膜提供良好的机械强度、优良的延伸性和较佳的回弹性，但是不能够提供足够的表面粘性，至于缠绕膜加胶好还是增粘母粒好，一般而言聚乙烯缠绕膜需要借助增粘母粒类添加剂，以获得薄膜的表面粘性比较好。缠绕膜上的增粘母粒怎么做呢？增粘母粒配方主要由PIB和PE粒料组成，拉伸膜缠绕膜增粘母粒作为聚乙烯缠绕膜的增粘剂，增粘母粒作用具有粘性调节范围大，调节方便，保护膜增粘母粒具有性价综合优势较明显。CRMZN-1拉伸膜缠绕膜增粘母粒是目前聚乙烯缠绕膜生产中最常见的增粘剂，其因具有与聚乙烯薄膜不相容的特性，其会逐渐迁移至薄膜表面产生粘性。

相容的特性，其会逐渐迁移至薄膜表面产生粘性。

缠绕膜增粘母粒的制作要求的粘性既要具有良好的剥离粘性也要具有良好的搭接粘性。剥离粘性越高，托盘越不易散包，且薄膜的密封性越好；搭接粘性越高，薄膜越不易发生纵向位移，因此要想获得牢固的包装，就需要缠绕膜的剥离粘性和搭接粘性达到均衡。影响拉伸膜缠绕膜的粘性性能有一下几个方面：

1．分子量对缠绕膜粘性的影响

分子量不同，粘着性能会随之不同，采用分子量高的拉伸膜缠绕膜增粘母粒使薄膜具有更高的最终剥离粘着性，但是随这拉伸膜缠绕膜增粘母粒分子量的增加，搭接粘着力会衰减；而分子量太低的话，由于其较易挥发会导致粘性保持时间过短。因此，选择合适分子量的拉伸膜缠绕膜增粘母粒才能使得缠绕膜具有最佳性能。研究表明，数均分子量在1300左右的拉伸膜缠绕膜增粘母粒比较适用于增加缠绕膜的自粘性。

2．增粘母粒添加量对缠绕膜粘性的影响

缠绕膜的粘性与拉伸膜缠绕膜增粘母粒加入量成正相关。但是，但拉伸膜缠绕膜增粘母粒加入量超过3%之后，缠绕膜自粘性的提高变得不明显，若继续提高拉伸膜缠绕膜增粘母粒的加入量，拉伸膜缠绕膜增粘母粒会在膜表面析出成块，造成薄膜自粘性不均，甚至膜卷很难打开。为了保证缠绕膜的最终性能，并综合考虑原料成本问题，拉伸膜缠绕膜增粘母粒的添加量应控制在1~3%之间。

拉伸膜缠绕膜增粘母粒有一个渗出过程，一般要三天左右的时间缠绕膜表面才能产生足够的粘性。

3．缠绕膜储存温度对粘性的影响

增粘母粒的分解温度和迁出速度与存放的温度有关，环境温度升高，拉伸膜缠绕膜增粘母粒的迁出速度增加，粘性提高。因此，缠绕膜要达到要求的粘性，应在较高的温度下储存，且一般应放置一周后即可达到使用要求。但是长期储存在高于30℃环境下，拉伸膜缠绕膜增粘母粒会大量析出，易产生膜卷大小头或纸芯脱出的现象，因此在达到粘性要求后，应尽量该放在-15℃~40℃的环境下储存。

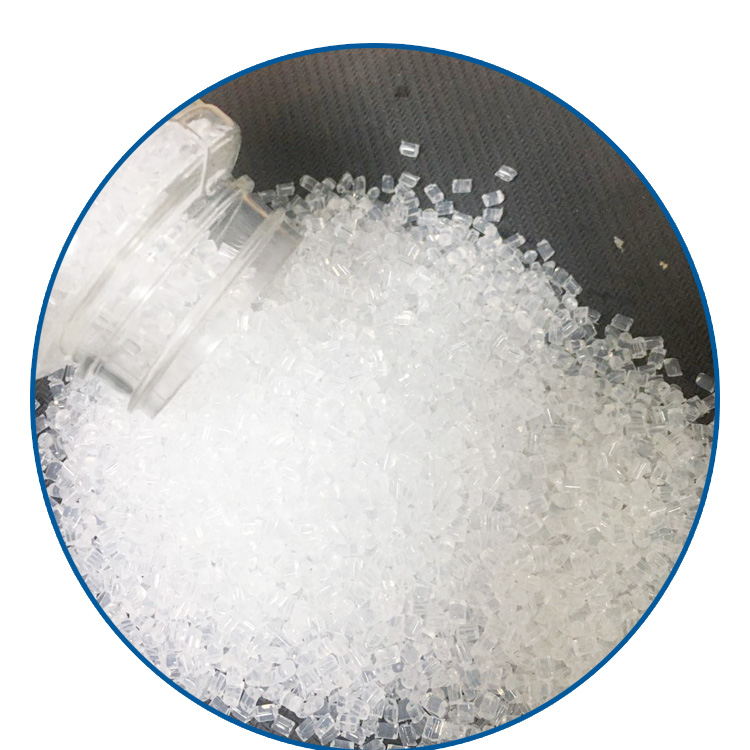

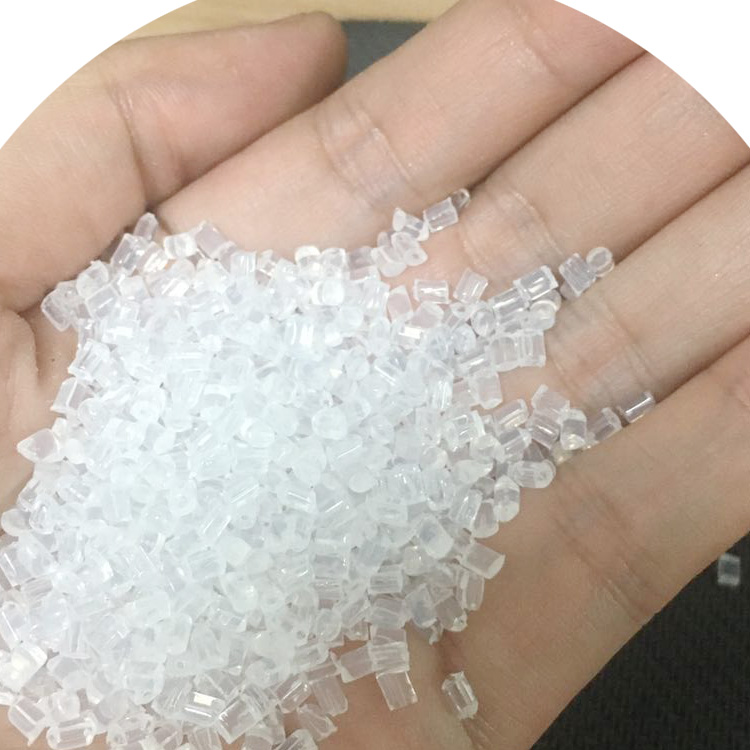

为了方便生产，和颜悦色增粘母粒公司开发了用于生产聚乙烯缠绕薄膜的高浓度拉伸膜缠绕膜增粘母粒增粘母粒，这种母粒是由PIB和聚乙烯按一定比例混合制成，它和塑料制品生产中经常使用的各种母料的形态相似，具有良好的流动性，使用方便。如果你想知道增粘母粒一吨报价价格是多少，多少钱一公斤,欢迎联系深圳和颜悦色作为增粘母粒直销厂家。

二、拉伸膜缠绕膜增粘母粒产品的指标:

 拉伸膜缠绕膜增粘母粒使用方法：

增粘母粒生产商可用于吹塑、流廷簿膜 为获徉良好粘牲.在使用时.树脂原料 中不能含有任何爽滑剂和开口剂，这样会影响增粘剤的正常渗出建议添加量 流延膜2-4%，正常添加为3%，吹膜8~12%（根据簿膜种类和厚度不同添加量需相应调整），配料时预混料加入或自动配料加入 达到良好增粘性能需要的渗出时间为24-72小时

增粘母粒供应厂家温馨提示：拉伸膜缠绕膜生产时，吹胀比越小、薄膜冷却速度越快，薄膜表面粘性越高；増粘母粒添加量増加，花性增加生产后的薄膜储存温度高、时间越长，薄膜表而粘性增加。

四、。包装与储存：

增粘母粒公司的产品为20kg纸袋包装，内衬PE袋。储存于阴凉处（温度低于35度 ）,避免阳光 其晒、高温、雨淋、重压处保存。

保质期一年
